10.9. Diagnoseverktøy for nettverk

When a network application does not run as expected, it is important to be able to look under the hood. Even when everything seems to run smoothly, running a network diagnosis can help ensure everything is working as it should. Several diagnosis tools exists for this purpose; each one operates on a different level. It would go beyond the scope of this book to discuss all tools, so we will focus on the more well-known and commonly used tools in the following sections.

10.9.1. Lokale diagnoser: netstat

La oss først nevne netstat-kommandoen (i net-tools-pakken); den viser en umiddelbar oppsummering av maskinens nettverksaktivitet. Når det blir kjørt uten argument, lister denne kommandoen opp alle åpne tilkoblinger; denne listen kan være svært detaljert, siden det inneholder mange Unix-domene-socketer (mye brukt av bakgrunnsprosesser) som ikke involverer nettverket i det hele tatt (for eksempel dbus-kommunikasjon, X11-trafikk, og kommunikasjon mellom virtuelle filsystemer og skrivebordet).
Vanlige oppkallinger bruker derfor alternativer som endrer hvordan netstat virker. De vanligst brukte valgene omfatter:
  • -t, som filtrerer resultatene til å bare inkludere TCP-forbindelser;
  • -u, som fungerer på samme måte for UDP-tilkoblinger; disse alternativene er ikke gjensidig ekskluderende, og en av dem er nok til å stoppe visning av Unix sine domenetilkoblinger;
  • -a, for også å liste sockets (som venter på innkommende forbindelser);
  • -n, for å vise resultatene numerisk: IP-adresser (ingen DNS-løsning), portnumre (ingen aliaser som definert i /etc/services) og bruker-ID-er (ingen påloggingsnavn);
  • -p, for å liste opp de prosessene som er involvert, er dette alternativet bare nyttig når netstat kjøres som rot, siden vanlige brukere bare vil se sine egne prosesser;
  • -c, for å kontinuerlig oppdatere listen med tilkoblinger.
Andre alternativer, dokumentert på manualsiden netstat(8), gir en enda bedre kontroll over resultatene som vises. I praksis blir de første fem alternativene så ofte brukt sammen at systemer og nettverksadministratorer praktisk talt skaffet netstat -tupan som en refleks. Typiske resultater på en lett lastet maskin, kan se ut som følger:
# netstat -tupan
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 0.0.0.0:111             0.0.0.0:*               LISTEN      397/rpcbind
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN      431/sshd
tcp        0      0 0.0.0.0:36568           0.0.0.0:*               LISTEN      407/rpc.statd
tcp        0      0 127.0.0.1:25            0.0.0.0:*               LISTEN      762/exim4
tcp        0    272 192.168.1.242:22        192.168.1.129:44452     ESTABLISHED 1172/sshd: roland [
tcp6       0      0 :::111                  :::*                    LISTEN      397/rpcbind
tcp6       0      0 :::22                   :::*                    LISTEN      431/sshd
tcp6       0      0 ::1:25                  :::*                    LISTEN      762/exim4
tcp6       0      0 :::35210                :::*                    LISTEN      407/rpc.statd
udp        0      0 0.0.0.0:39376           0.0.0.0:*                           916/dhclient
udp        0      0 0.0.0.0:996             0.0.0.0:*                           397/rpcbind
udp        0      0 127.0.0.1:1007          0.0.0.0:*                           407/rpc.statd
udp        0      0 0.0.0.0:68              0.0.0.0:*                           916/dhclient
udp        0      0 0.0.0.0:48720           0.0.0.0:*                           451/avahi-daemon: r
udp        0      0 0.0.0.0:111             0.0.0.0:*                           397/rpcbind
udp        0      0 192.168.1.242:123       0.0.0.0:*                           539/ntpd
udp        0      0 127.0.0.1:123           0.0.0.0:*                           539/ntpd
udp        0      0 0.0.0.0:123             0.0.0.0:*                           539/ntpd
udp        0      0 0.0.0.0:5353            0.0.0.0:*                           451/avahi-daemon: r
udp        0      0 0.0.0.0:39172           0.0.0.0:*                           407/rpc.statd
udp6       0      0 :::996                  :::*                                397/rpcbind
udp6       0      0 :::34277                :::*                                407/rpc.statd
udp6       0      0 :::54852                :::*                                916/dhclient
udp6       0      0 :::111                  :::*                                397/rpcbind
udp6       0      0 :::38007                :::*                                451/avahi-daemon: r
udp6       0      0 fe80::5054:ff:fe99::123 :::*                                539/ntpd
udp6       0      0 2001:bc8:3a7e:210:a:123 :::*                                539/ntpd
udp6       0      0 2001:bc8:3a7e:210:5:123 :::*                                539/ntpd
udp6       0      0 ::1:123                 :::*                                539/ntpd
udp6       0      0 :::123                  :::*                                539/ntpd
udp6       0      0 :::5353                 :::*                                451/avahi-daemon: r
Som forventet, dette lister etablerte tilkoblinger, i dette tilfelle to SSH-forbindelser, og programmer som venter på innkommende forbindelser (listet som LISTEN), særlig Exim4 e-posttjeneren som lytter på port 25.

10.9.2. Fjerndiagnostikk: nmap

nmap (i pakken med tilsvarende navn) er, på en måte, ekstern-motstykket som tilsvarer til netstat. Den kan skanne et sett med «kjente» porter for en eller flere eksterne tjenere, og liste portene der det er funnet et program som svarer på innkommende tilkoblinger. Videre kan nmap identifisere noen av disse programmene, noen ganger til og med versjonsnummeret. Motstykket til dette verktøyet er at, siden det kjører eksternt, kan det ikke gi informasjon om prosesser eller brukere. Det kan imidlertid operere med flere mål samtidig.
En typisk nmap-påkalling bruker bare -A-valget (slik at nmap forsøker å identifisere versjoner av tjenerprogramvaren den finner) etterfulgt av én eller flere IP-adresser eller DNS-navn på maskiner som skal skannes. Igjen, det finnes mange muligheter til finkontroll av hvordan nmap kjøres. Referer gjerne til dokumentasjonen i nmap(1) manualside.
# nmap debian
Starting Nmap 7.80 ( https://nmap.org ) at 2022-02-22 20:58 CET
Nmap scan report for debian (192.168.122.57)
Host is up (0.000087s latency).
Not shown: 996 closed ports
PORT    STATE SERVICE
22/tcp  open  ssh
79/tcp  open  finger
80/tcp  open  http
113/tcp open  ident

Nmap done: 1 IP address (1 host up) scanned in 0.07 seconds
# nmap -A localhost
nmap -A localhost
Starting Nmap 7.80 ( https://nmap.org ) at 2022-02-22 20:56 CET
Stats: 0:01:16 elapsed; 0 hosts completed (1 up), 1 undergoing Service Scan
Service scan Timing: About 83.33% done; ETC: 20:57 (0:00:15 remaining)
Nmap scan report for localhost (127.0.0.1)
Host is up (0.000086s latency).
Other addresses for localhost (not scanned): ::1
Not shown: 994 closed ports
PORT    STATE SERVICE VERSION
22/tcp  open  ssh     OpenSSH 8.4p1 Debian 5 (protocol 2.0)
|_auth-owners: foobar
25/tcp  open  smtp    Postfix smtpd
|_auth-owners: foobar
|_smtp-commands: debian, PIPELINING, SIZE 10240000, VRFY, ETRN, STARTTLS, ENHANCEDSTATUSCODES, 8BITMIME, DSN, SMTPUTF8, CHUNKING,
| ssl-cert: Subject: commonName=debian
| Subject Alternative Name: DNS:debian
| Not valid before: 2022-02-22T14:48:42
|_Not valid after:  2032-02-20T14:48:42
|_ssl-date: TLS randomness does not represent time
79/tcp  open  finger?
|_auth-owners: foobar
|_finger: ERROR: Script execution failed (use -d to debug)
80/tcp  open  http    Apache httpd 2.4.52 ((Debian))
|_auth-owners: foobar
|_http-server-header: Apache/2.4.52 (Debian)
|_http-title: Apache2 Debian Default Page: It works
113/tcp open  ident   Liedentd (Claimed user: foobar)
|_auth-owners: foobar
631/tcp open  ipp     CUPS 2.3
|_auth-owners: foobar
| http-robots.txt: 1 disallowed entry
|_/
|_http-server-header: CUPS/2.3 IPP/2.1
|_http-title: Home - CUPS 2.3.3op2
Service Info: Host:  debian; OS: Linux; CPE: cpe:/o:linux:linux_kernel

Service detection performed. Please report any incorrect results at https://nmap.org/submit/ .
Nmap done: 1 IP address (1 host up) scanned in 87.91 seconds
As expected, e.g. the SSH, Apache and Postfix applications are listed. Note that not all applications listen on all IP addresses; since Postfix is only accessible on the lo loopback interface, it only appears during an analysis of localhost and not when scanning debian (which maps to the enp1s0 interface on the same machine).

10.9.3. Sniffers: tcpdump og wireshark

Noen ganger må man se på hva som faktisk er i ledningen, pakke for pakke. Disse tilfellene ber om en «rammeanalysator», mer kjent som sniffer. Et slikt verktøy observerer alle pakkene som når et gitt nettverksgrensesnitt, og viser dem på en brukervennlig måte.
Det respekterte verktøyet i dette domenet er tcpdump, og tilgjengelig som et standard verktøy på et bredt spekter av plattformer. Det gjør at mange typer nettverkstrafikk kan fanges opp, men gjengivelsen av denne trafikken er temmelig dunkel (obskur). Vi vil derfor ikke beskrive det nærmere.
Et nyere (og mer moderne) verktøy, wireshark (i wireshark-pakken), har blitt den nye referansen i analyse av nettverkstrafikk på grunn av sine mange dekodingsmoduler med mulighet for en forenklet analyse av de pakkene som er fanget opp. Pakkene vises grafisk organisert etter protokollagene. Dette gjør det mulig for en bruker å visualisere alle protokoller som er involvert i en pakke. For eksempel, gitt en pakke som inneholder en HTTP-forespørsel, wireshark viser, hver for seg, den informasjonen om det fysiske laget, Ethernet laget, IP-pakkeinformasjon, TCP-tilkoblingsparametere, og til slutt HTTP-forespørselen selv.

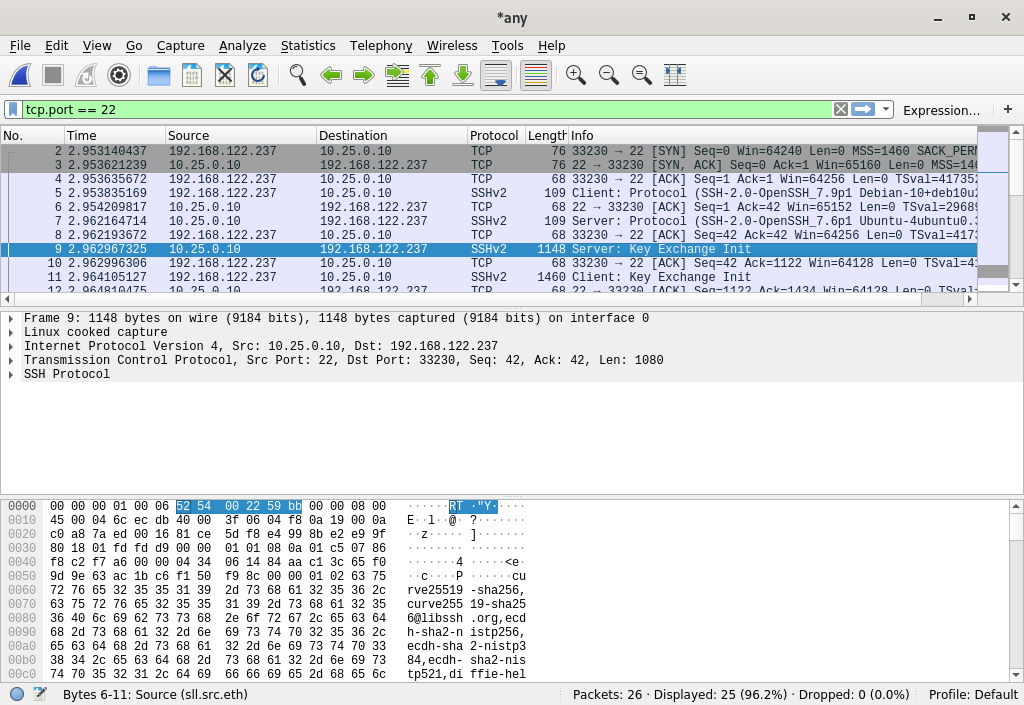

wireshark til analyse av nettverkstrafikk

Figur 10.1. wireshark til analyse av nettverkstrafikk

I vårt eksempel filtreres pakkene som reiser over SSH ut (med !tcp.port == 22-filteret). Pakken som vises for øyeblikket ble utviklet på overføringslaget til SSHv2-protokollen.
